s136的供货态硬度用什么砂轮比较好

　　更多材料问题，欢迎点击右侧咨询窗口与客服在线沟通，或与我们销售代表联系。牌号对照:

　　JIS日本日立大同瑞典瑞典AISI美国DIN德国进口欧洲SKS538S-ESR1.2083M310化学成分

　　材料在淬硬后，硬度回火至50HRC,在室温及高温下的数据。

　　温度℃密度Kf/m³弹性系数N/mm²21610³21110³19110³热膨胀系数自20℃起1110­­_611.410_6热传导系数W/m℃16.521.523.5比热J/Kg℃461-抗拉强度

　　试验材料为直径25mm的圆棒，经过1025淬火及二次回火，在不同硬度下的结果，如表示：

　　硬度HRC抗拉强度N/mm².2%硬度N/mm²断面收缩率（%）伸长率（%）81012焊接

　　通常工具钢应尽可能避免焊接，因为容易开裂。若做好焊接前的准备工作，如在焊接部位预热，则较容易成功，焊接后必须立即采取下列步骤：1，消除应力材料在软性退火状态下焊接时，必须做应力消除。2，回火材料在淬回火状态下焊接时，必须做回火处理。

　　退火在保护状态下，加热至780然后在炉中以每小时10的速度，冷却至650，然后再于空气中冷却。应力消除经过粗加工后，必须加热至650，均热2小时，缓慢冷却至500，然后于空气中冷却。

　　预热温度：淬火温度：

　　温度（℃）保持时间（min）回火前硬度（HRC）±±±2均热时间，以钢材中心达到淬硬温度开始计算，淬硬时必须保护，以避免脱碳及氧化淬火介质

　　油在的盐浴炉中等温淬火，然后在空气中冷却。压缩空气循环空气或大气

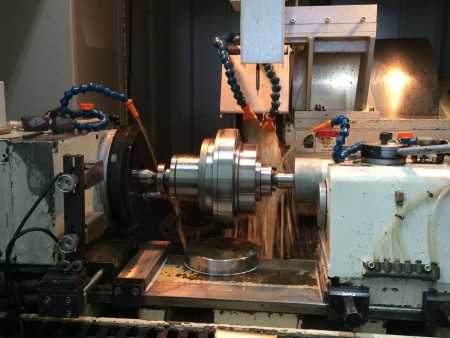

　　正确的研磨技术，能避免产生裂缝，且能增加工具的寿命。如果材料在低温回火状态下研磨，则在研磨期间变得很敏感，只有柔软的且开放晶粒式的砂轮才能使用，同时必须有良好的冷却剂。

　　S136在淬硬及回火后的状态下，具有非常优良的抛光性1，使用粒度的砂轮或磨石做初步研磨。2，使用粒度的砂纸或粉末研磨。3，使用粒度12.6及3μm的钻石膏，和抛光用的纤维垫。

　　S136有非常均匀地组织，所含的杂质非常少，很适合光蚀刻花s136的供货态硬度。特点

　　1、更佳之抛光性。2、渗透性良好。3、良好之抗腐蚀性。4、此钢材经淬火及镜面磨光后，其抗腐蚀性能更加可靠。焊丝

　　硬度HRC50-54台湾产焊丝规格:0.6,0.9,1AC米兰(中国)官方网站是中国华东地区专业模具钢材供应商，2006年系统改制后成立的独资企业，专业从事各种优质进口/国产模具钢材生产和销售、大型铣床磨床精光板加工和真空热处理服务。公司实力雄厚、技术设备精良、配套设施齐全；并拥有多名技术精湛、业务娴熟的工程师和一支经验丰富的售后服务队伍，严格的质量管理体系以及科学严谨的管理机制。

本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。

下一篇：440c材料性能可以氮化吗
